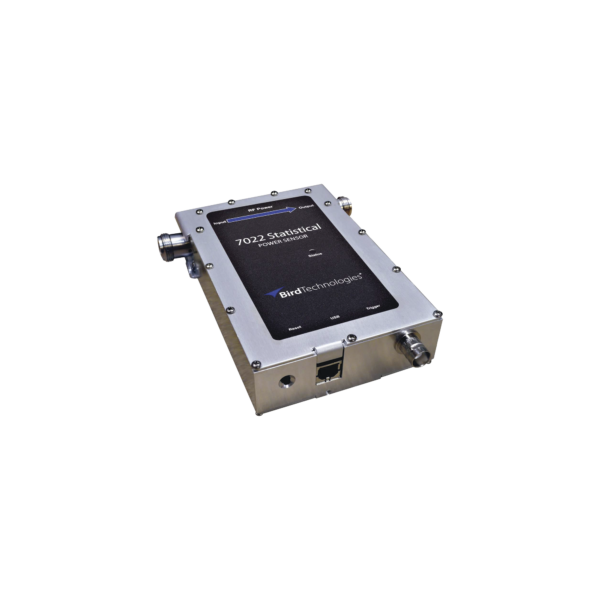

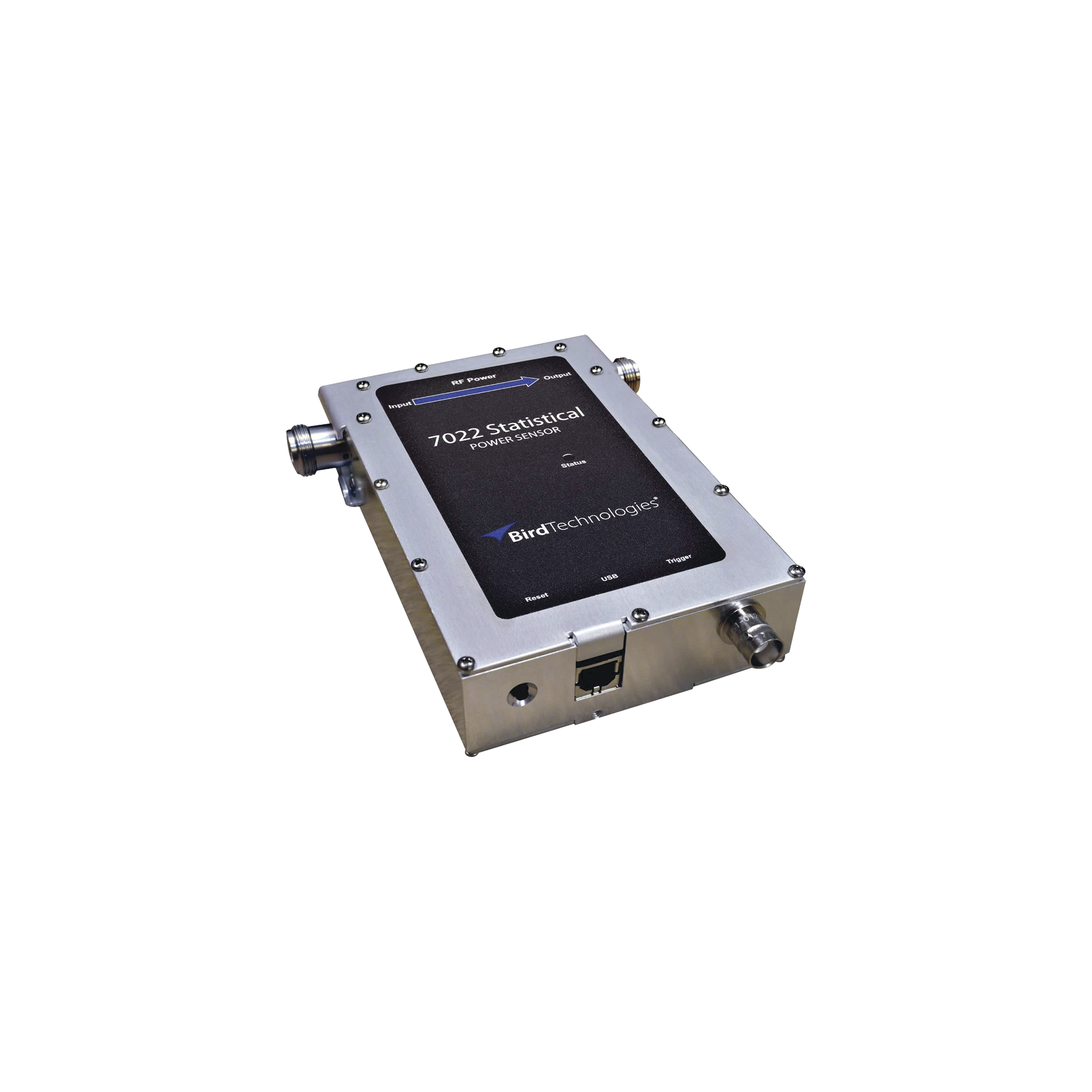

Sensor Estadístico para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.

    Sensor para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.

• En las comunicaciones modernas, la señal de potencia promedio, aunque importante, ya no es una variable de control suficiente.
• Estas señales de comunicación a menudo requieren más mediciones de diagnóstico.
• En el modo estadístico, el sensor de potencia mide el porcentaje de tiempo que la señal existe en una específica relación de pico a promedio.
• En el modo de dominio de tiempo, el sensor agrega una variedad de funciones similares a un osciloscopio, a nuestro conjunto estándar de mediciones.
• El sensor de potencia estadística se puede utilizar en todos los formatos de comunicación conocidos y es capaz de medir con precisión una amplia gama de mediciones de RF para señales no periódicas como EVDO, UMTS, LTE y HDTV.
• Al igual que todos los sensores Bird, su calibración también se puede rastrear según los estándares NIST sin necesidad de calibración de campo.​

    Aplicaciones:

• Los WPS Miden: Celular Análogo, Celular Digital, 3G, 4G, Tetra, APCO/P25 Fase 1 y 2, DMR, MOTOTRBO, Tunking, CDMA, TDMA, WCDMA, GSM, Transporte, Militar Táctico, Radar, Aviónica, Marina, LMR, Radiofusión Análoga, Transmisión digital, GSM, GPRS, EDGE, UMTS, HSDPA, Bluetooth, Incendio, GPS, NPSPAC, Megafonía, Seguridad pública, Telemática, Utilidades, WIMAX, WLAN, EVDO, UMTS, LTE y HDTV.

    Modo Dominio de Tiempo:

• Desglose detallado de pulsos únicos o múltiples.
• Incluye una amplia gama de parámetros de pulso IEEE.
• Los marcadores le permiten al usuario enfocarse en porciones particulares de la señal para su análisis.

    Modo Estadístico:

• Resultados analíticos de la señal de interés usando parámetros CCDF.
• Aislar e identificar puntos de corte específicos con el uso de marcadores.

    Modo Potencia Promedio:

• Mediciones de potencia promedio verdadero extremadamente precisas.
• Medición de potencia promedio verdadera, Directa y Reflejada.
• Todos los cálculos de reflexión relacionados.
• Medida de potencia pico.
• Medición de ráfagas de potencia de pulso.

    Características Generales:

• Tipo de medición: Potencia Thru-Line (a Través de Línea).
• Rango de frecuencia: 350 MHz a 6 GHz
• Exactitud de Medición de frecuencia: ± 3MHz con señales CW.
• Rango de Medición de Potencia: 0.25 W a 500 W promedio,
• Rango dinámico: 33 dB.
• Razón de Pico-Promedio: 12 dB, potencia pico absoluta limitada a 1500 W
• Impedancia, Nominal: 50 Ohm.
• Pérdida por inserción (máx.): 0.05 dB.
• Inserción VSWR (máx.): 1.065 de 350-2000 MHz; 1.12 de 2000-6000 MHz
• Conectores RF: N Hembra.
• Calibración de fábrica: NIST trazable.
• Calibración de campo: No requiere.
• Registro de datos: Sí, con el software VPM3.
• Interfaz: USB 2.0 tipo B (USBTMC).
• Fuente de alimentación: Puerto USB.
• Frecuencia de muestreo: 44 M muestras/s máx.
• Resolución de tiempo: 50nSeg. a 10 Seg.
• Precisión de la base de tiempo: 0.01%
• Refrescar frecuencia de actualización: 10 veces/seg. (Limitado por la comunicación)
• Ancho de banda de video: Ajustable: 20 MHz (ninguno), 5 MHz, 400 kHz, 4.5 kHz.
• Puntos por pantalla: 1001
• Conector del disparador de entrada: BNC hembra; (1MΩ Impedancia; 3V Alto; 1.2V Bajo)
• Temperatura de funcionamiento: -10 a +50ºC (+14 a +122ºF).
• Temperatura en almacenaje: -40 a +80ºC (-40 a +17ºF).
• Humedad (máx.): 95% máximo (sin condensación).
• Altitud (máx.): 15,000 pies (4,500 m).
• Dimensiones, Nominal: 150 x 122 x 33 mm (5.9 “x 4.8″x 1.3”).
• Peso: 681 gr (1.5 lb).
• Vibración y Choque mecánico: IAW MIL-PRF-28800F clase 3.
• RoHS

    Accesorios Estandar:

• 5A2653-6L Cable USB SeaLatch™
• VPM3 Medidor de potencia virtual
• 920-7022 Manual para Sensor de Potencia Estadística.
• 920-VPM3 Manual para Medidor de Potencia Virtual
• 5A2918-11-6 Cable de activación BNC / BNC.
• VSWR 1.15 a 99.9
• Rho 0.07 a 1.0
