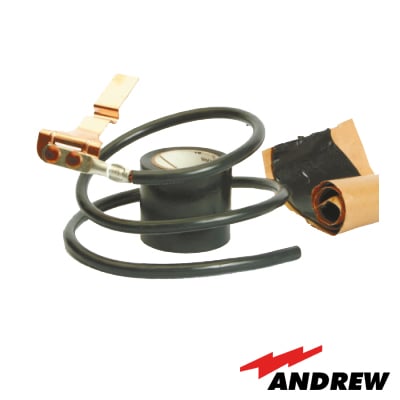

Kit de aterrizaje Estándar para cable de 1/2″. Longitud del conductor 24″

Especificaciones eléctricas

• Manejo de corriente: Probado para soportar picos de corriente pico de 100 000 amperios
• Método de prueba de manejo actual: MIL-STD-1757
• Método de prueba de puesta a tierra, unión y blindaje: MIL-STD-188-124A
• Método de prueba de protección contra rayos: IEC 1024-1

Especificaciones mecánicas

• Método de prueba de lluvia: MIL-STD-810, Method 506
• Método de prueba de corrosión: MIL-STD-1344, Method 1001
• Método de prueba de lluvia helada/formación de hielo: MIL-STD-810, Method 521
• Método de prueba de humedad: MIL-STD-1344, Method 1002
• Método de prueba de inmersión: IEC 60529:2001, IP68
• Temperatura de funcionamiento: -40 °C to +85 °C (-40 °F to +185 °F)
• Temperatura de almacenamiento: -40 °C to +80 °C (-40 °F to +176 °F)
• Tamaño de la rosca: 3/8 in.
• Método de prueba de resistencia UV: MIL-STD-810, Método 505
• Método de prueba de vibración: MIL-STD-202, Método 214

Especificaciones generales

• Tipo de cable: Corrugado | Guía de onda elíptica
• Tipo de kit de puesta a tierra: Kits de puesta a tierra estándar
• Nota para pedidos: producto no estándar de CommScope®
• Color: Negro
• Material del conductor de unión: Cobre
• Tamaño del cable del conductor de unión: calibre 6
• Material de revestimiento del conductor de unión: PVC
• Material de la correa de puesta a tierra: Cobre
• Incluye: Kit de puesta a tierra | Ferretería | estirón | Un rollo de 2 en cinta de PVC | Un rollo de 24 en cinta de caucho butílico
• Accesorio de lengüeta: adjunto de fábrica
• Tipo de lengüeta: lengüeta de dos orificios
• Cantidad del paquete: 1
• Material del remache: Cobre
• Método de impermeabilización: butilo y cinta eléctrica

Dimensiones

• Tamaño nominal: 1/2 in
• Tamaño Waveguide:
• WR42 | WG20 | R220   |   WR51 | WG19 | R180
• Longitud del conductor de unión: 609.6 mm   |   24 in
• Longitud máxima de extracción del revestimiento del cable: 59.1 mm   |   2.3 in
• Longitud de remoción del revestimiento del cable, mínimo: 55.9 mm   |   2.2 in
• Diámetro compatible, máximo: 16.510 mm   |   0.650 in
• Diámetro compatible, mínimo: 15.494 mm   |   0.610 in
