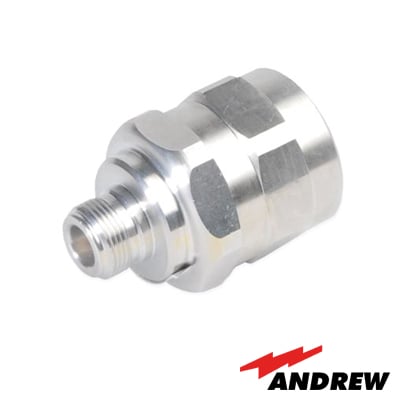

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Conector N Hembra para Cable FXL-780, AVA5-50 y AVA5-50FX – Modelo 78EZNF

Introducción

El conector 78EZNF de Andrew / CommScope representa el pináculo de la conectividad RF con su diseño avanzado y especificaciones de alto rendimiento. Este conector tipo N hembra está optimizado para cables FXL-780, AVA5-50 y AVA5-50FX, ofreciendo una solución robusta y eficiente para diversas aplicaciones en telecomunicaciones y radiocomunicaciones.

Especificaciones completas

General

• Tipo de Conector: N Hembra
• Estilo del Cuerpo: Recto
• Marca: EZfit®
• Ángulo de Montaje: Recto
• Nota de Pedido: Producto estándar de CommScope [Global]

Eléctrico

• Impedancia del Conector: 50 ohm
• Banda de Frecuencia Operativa: 0 – 5000 MHz
• Impedancia del Cable: 50 ohm
• IMD de 3er Orden, típico: -116 dBm @ 1800 MHz
• Método de Prueba de IMD de 3er Orden: Dos portadoras de +43 dBm
• Voltaje de Operación RF, máximo: 707.00 V
• Voltaje de Prueba: 2000 V
• Resistencia del Contacto Exterior, máximo: 0.30 mOhm
• Resistencia del Contacto Interior, máximo: 2.00 mOhm
• Resistencia de Aislamiento, mínimo: 5000 MOhm
• Potencia de Pico, máximo: 10.00 kW
• Pérdida de Inserción, típica: 0.05 dB

Mecánico

• Método de Fijación del Contacto Exterior: Abrazadera
• Método de Fijación del Contacto Interior: Cautivo
• Recubrimiento del Contacto Exterior: Trimetal
• Recubrimiento del Contacto Interior: Plata
• Durabilidad de Unión: 25 ciclos
• Durabilidad de la Interfaz: 500 ciclos
• Método de Durabilidad de la Interfaz: IEC 61169-16:9.5
• Fuerza de Retención del Conector: 1334 N (300 lbf)
• Torque de Retención del Conector: 8.13 Nm (72.00 in lb)
• Fuerza de Inserción: 66.72 N (15.00 lbf)
• Método de Fuerza de Inserción: MIL-C-39012C-3.12, 4.6.9
• Presurizable: No

Dimensiones

• Tamaño Nominal: 7/8 in
• Diámetro: 37.21 mm (1.47 in)
• Longitud: 51.20 mm (2.02 in)
• Peso: 136.00 g (0.30 lb)

Ambiental

• Temperatura Operativa: -40 °C a +85 °C (-40 °F a +185 °F)
• Temperatura de Almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
• Profundidad de Inmersión: 1 m
• Método de Prueba de Inmersión: IEC 60529:2001, IP68
• Método de Prueba de Chorro de Agua: IEC 60529:2001, IP66
• Método de Prueba de Resistencia a la Humedad: MIL-STD-202F, Método 106F
• Método de Prueba de Choque Mecánico: MIL-STD-202F, Método 213B, Condición de Prueba C
• Método de Prueba de Choque Térmico: MIL-STD-202F, Método 107G, Condición de Prueba A-1
• Método de Prueba de Vibración: IEC 60068-2-6
• Método de Prueba de Corrosión: MIL-STD-1344A, Método 1001.1, Condición de Prueba A

Certificaciones

• RoHS 2011/65/EU: Conforme por excepción
• China RoHS SJ/T 11364-2006: Sobre el Valor Máximo de Concentración (MCV)
• ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

El conector 78EZNF es indiscutiblemente una de las mejores opciones en el mercado por su rendimiento superior, durabilidad y diseño robusto. Es ideal para instalaciones exigentes que requieren la máxima fiabilidad.
