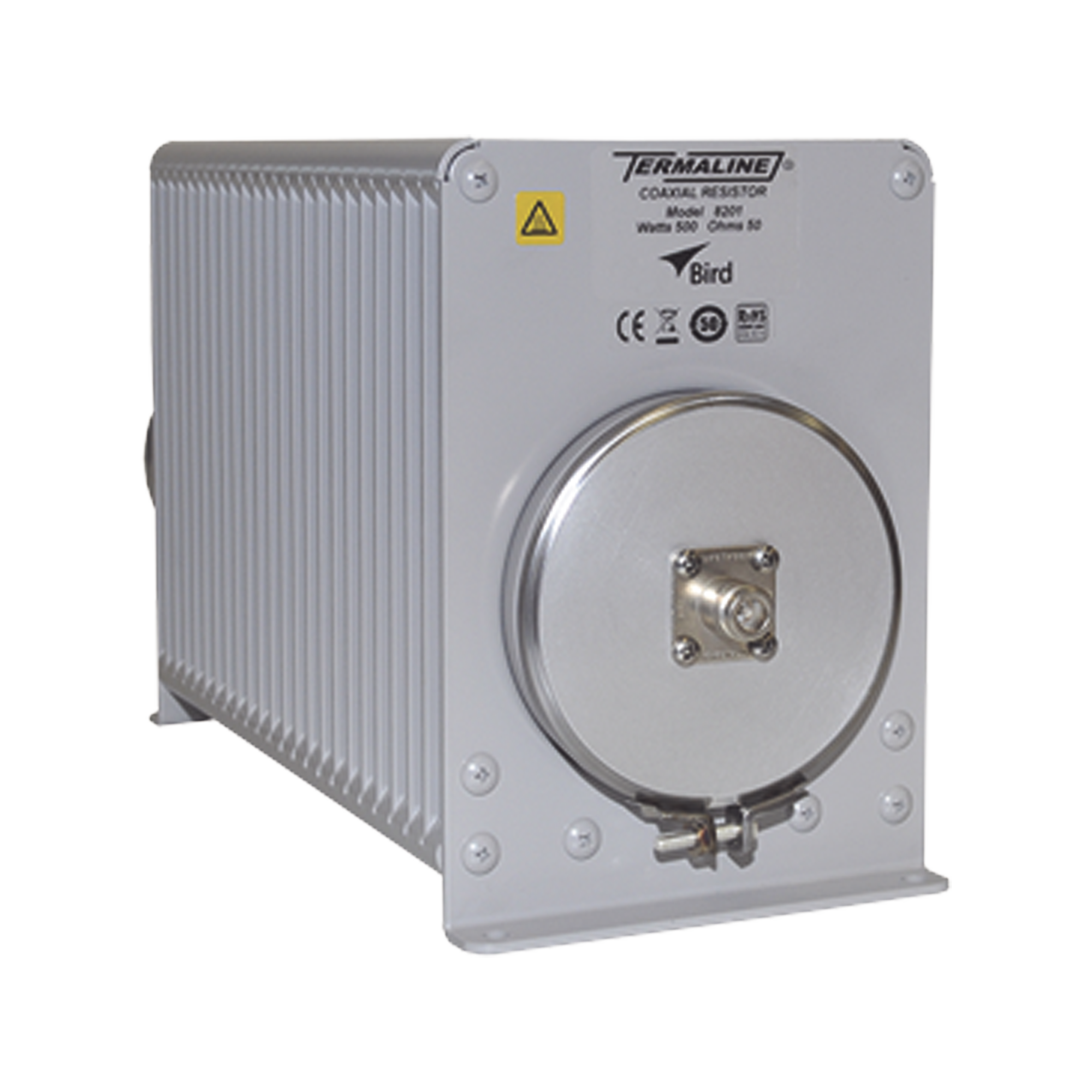

Carga Terminal Portátil de 500 Watt, 50 Ohm, Enfriada en Aceite Mineral, Conector N Hembra.

     Carga Terminal Portátil de 500 Watt, 50 Ohm, Enfriada en Aceite Mineral, Conector N Hembra.

• RF Load es una terminación de línea de transmisión coaxial de 50 ohm portátil, independiente y de propósito general que no requiere fuente de alimentación externa ni equipo adicional.
• Proporciona una terminación precisa, confiable y prácticamente no reflejante para probar y sintonizar transmisores en condiciones libres de radiación.
• La carga consiste esencialmente en una resistencia de tipo película cilíndrica sumergida en un refrigerante dieléctrico.
• La resistencia, seleccionada individualmente por su precisión, está encerrada en una carcasa cónica especial que proporciona una reducción lineal en la impedancia de sobretensión directamente proporcional a la distancia a lo largo de la resistencia.
• Esto produce una terminación de línea uniforme y prácticamente sin reflejos desde CC hasta 2,5 GHz.

      Características

• Carga de banco portátil resistente para pruebas de RF de estación base de potencia media de hasta 2,5 GHz.
• Refrigeración por convección asistida por aceite para un funcionamiento seguro y continuo de hasta 500 W de potencia nominal completa.
• Conectores de cambio rápido (QC) para minimizar la necesidad de adaptadores al realizar mediciones críticas.
• Carcasa de perfil bajo con asa para un funcionamiento sin problemas en los entornos más exigentes.

     Especificaciones

• Modelo: 8201 (500 vatios, terminaciones RF refrigeradas por aceite).
• Potencia nominal: 500 Watt continuos.
• Rango de frecuencia y VSWR: CC a 1 GHz @ 1,1 máx., 1 GHz a 2,5 GHz @ 1,25 máx.
• Rango de temperatura: -40 a + 45 °C
• Refrigerante: 0.9 gal. (3,42 litros) Aceite Mineral Refinado.
• Tipo de producto: Refrigerado por aceite.
• Posición de funcionamiento: solo horizontal.
• Conectores: N (Hem.)
• Acabado: capa de polvo gris.
• Dimensiones: 16-13/16″ x 8-1/2″ x 5-15/16″ (LxAxA); 427 x 216 x 151 mm.
• Peso: 21 libras. (9,5 kg).
