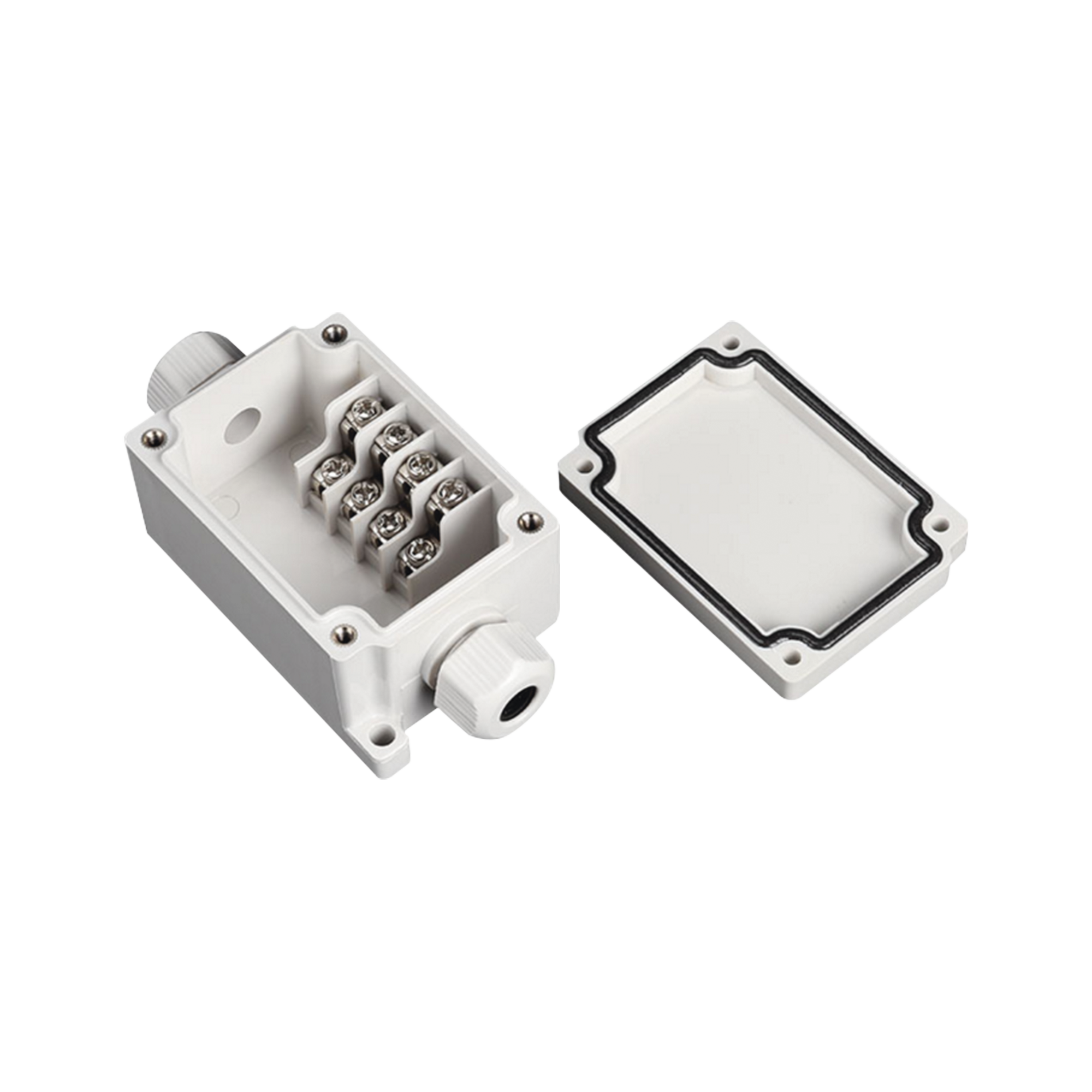

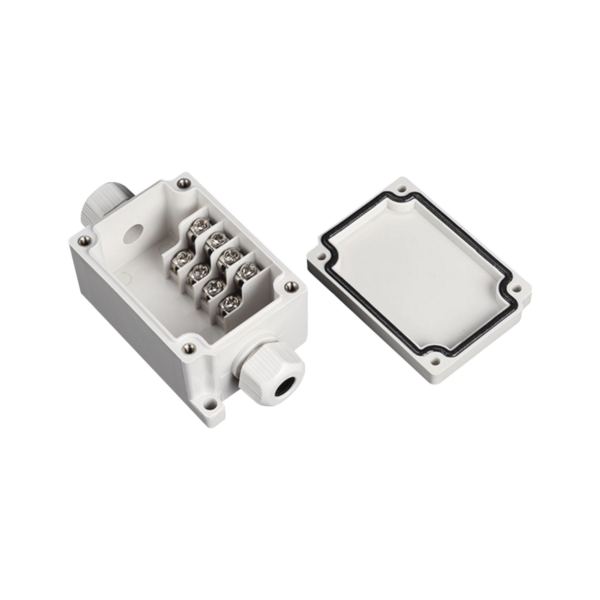

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.

Name: Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.
Brand: PRECISION
SKU: 161095
Availability: InStock

SKU: 161095

Apple Shopping Event

Hurry and get discounts on all Apple devices up to 20%

Sale_coupon_15

Original price was: $162.99.Current price is: $146.93.

376 disponibles

Compare

Add to compare

Add to wishlist

16 People watching this product now!

Los mejores precios

Entrega Garantizada

1 a 3 días hábiles.

Calidad de productos

Marcas reconocidas.

Warranty 1 year

More details

Free 30-Day returns

More details

Métodos de Pago:

Description

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.

Características destacadas:

Material plástico.
Tamaño: 102 x 50 x 40 mm
Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: – 40a + 120â„ƒ
Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación:

Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas:

Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
Se recomienda el uso de cable multifilamento para esta aplicación.
